“常州照富機械科技有限公司”主要生產“朝輔牌”各類“氣動激光切割卡盤”及工裝夾具，產品屬高新技術產品，應用于激光加工及相關機械加工等領域。歡迎前來本公司訂購各類產品。本公司是一家集研究開發、生產銷售于一體的用于激光切割的旋轉卡盤及激光焊接夾具專業公司。下面激光卡盤廠家淺析氣動卡盤的工作原理是什么 怎么安裝。

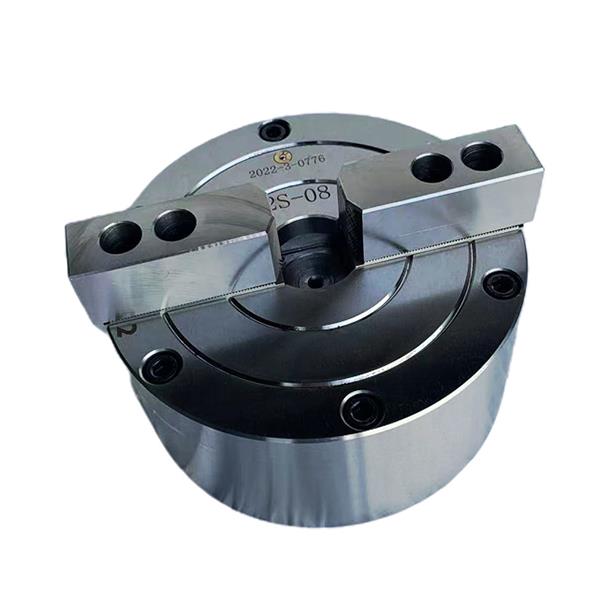

        激光卡盤廠家告訴您氣動卡盤是用在機床上夾緊工件的機械裝置，比較常見的是手動卡盤，但是隨著技術的發展，又出現了氣動卡盤、液壓卡盤和電動卡盤，這些卡盤也都有各自的優點，功能強大。

    激光卡盤廠家告訴您氣動卡盤的工作原理

   卡盤的主要工作配件：進口氣管、配氣開關、排氣口、氣道、氣道連接器、滾動軸承、氣缸軸承、活塞、拉桿、車床主軸、短臂桿、卡爪、長臂桿。

   1、查看卡盤連接法蘭是否與卡盤反面連接臺階相;

   2、查看連接套內孔是否與機床尾部主軸外徑相符;

   3、將主軸孔內雜物清理干凈;

   4、先將連接套安裝于機床尾部主軸外徑上，緊固前后要用表座和百分表將其校正，其跳動量徑向外徑和軸向端面應小于0.03mm;

     5、將卡盤和連接法蘭擦干凈，把伸縮膠管套上扎箍并插在卡盤反面的兩個氣源插頭上，然后用鉗子將其夾緊(夾住凸出部分向內夾緊即可)，管子整理順暢(管子不要有折彎現象)，可以用膠帶將其分段纏住;

   6、將插好氣管的卡盤放到機床連接法蘭旁邊(可以用木板將其墊高至與法蘭平行處)，然后用牽引物品將管子(通過主軸孔)向軸尾部拉出，在拉動管子的同時也要將卡盤向連接法蘭處移動，并通過法蘭上的連接孔將卡盤緊固于法蘭上;

   7、將管子盡量向外拉(手上感覺到有阻力而此時管子也接近是拉直狀態)，在主軸孔口邊用膠帶將管子纏繞一下并用螺絲刀或者其他物品將其插擋一下，防止手松開后管子直接回彈到主軸孔內，然后在距孔口100-150毫米處將多余的管子剪掉，用氣分別向兩根管子內吹入氣源，查看哪根是夾緊動作和松開動作，在夾緊動作的管子上用記號筆作記號為1號，另一根則為2號，也可在氣管子拉出時提前作好記號;

   8、將兩根氣管分別套上扎箍并插在氣壓控制器的插頭上并將扎箍用鉗子夾緊，插入時請認1號對準1號，2號則對準2號，然后將擋在主軸孔口處的物品移開，此時管子會向主軸孔內彈入，將氣壓控制器上的左旋螺母旋緊在連接套上，用鐵皮或釬絲類的牽引物將氣壓控制器上的防轉動螺栓固定在設備機體上，防止其受主軸轉動影響而產生轉動即可;

   9、將電控板安裝在設備較隱處(防止工作時的碰撞),接入電源為AC220V，將連接氣管分別對插在各插頭內，氣壓控制器左端面的為1號，中間的為2號，電控板下方的插口為1號，上面的為2號，然后將壓力表旁邊的油容器拆下來加入清潔的46號潤滑油(8分滿即可)，拉來總進氣源插入電控板上的左端插口內(壓力表旁邊的)，然后根據加工要求對使用壓力進行調節;

   10、調節壓力時將壓力表上方的黑色旋鈕向上提起，順時針為增大壓力，反之為降低壓力，在調節完畢后要將旋鈕向下按動復位。
