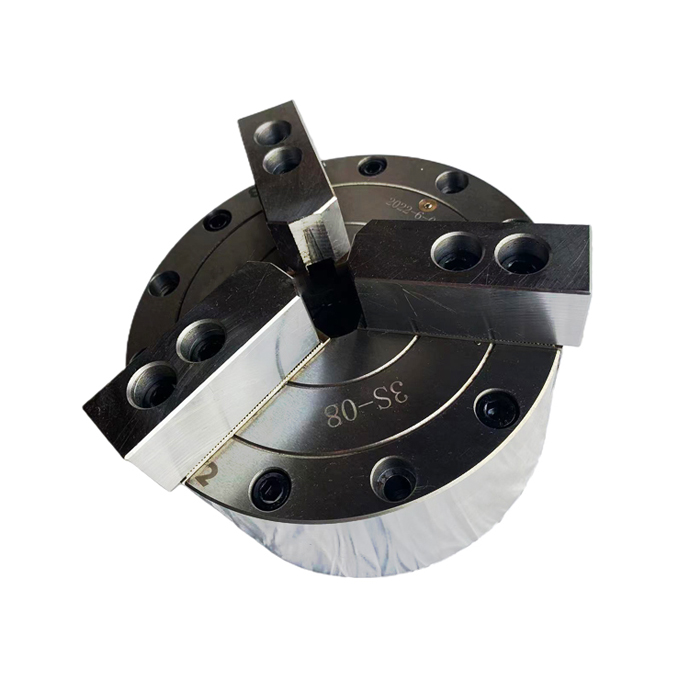

該卡盤與主軸連接方式和連接尺寸均符合國家標準，配有與卡盤尺寸相符的主軸法蘭即可安裝。
　　卡盤需提供壓力氣源，通過機床尾部控制機構就可實現卡爪的夾緊與松開動作。
　　中空結構適用于加較長的棒料類機械零件

   ??氣動卡盤安全使用要求：

    ??1、卡盤儲存地應采取有效的防雨、防潮的措施，并且通風良好。

    ??2、包裝堆疊不得超過2層，定期檢查包裝狀態。

    ??3、詳細閱讀安裝說明書后，在進入安裝程序。

    ??4、卡盤運轉時禁止關閉氣源或按動松開按鈕，高速運轉時關閉防護罩。

    ??5、安裝和拆卸卡盤時請關閉電源和氣源。

    ??6、卡盤在使用過程中轉速不得超過規定的極限轉速。

    ??7、非專業人員不得擅自拆卸卡盤主要結構。

    ??8、氣管安裝處禁止明火、熱源等設施靠近。

   ??注意事項

    ??1、用戶在遵守產品運輸、保管、安裝、調整、保養和使用規則條件下，如發現產品因制造質量問題不能正常工作時或在打開包裝箱時發現產品已經損壞、附件與裝箱單不符、短缺零件等情況，從收貨日起一月內，請與我公司質量部聯系，發來信息時請注意注明產品型號、規格、編號和出廠日期。

    ??2、產品應在0°C～40°C的環境下安裝和使用。

    ??3、產品的安裝使用，要求用戶嚴格按照說明書的規定進行，如有疑問或對結構有改進意見，請函告我公司質量部。

   ??主要特征和用途

    ??“朝輔”系列氣動激光切割卡盤綜合市場現有產品的特點，去劣存優，再按氣壓傳動的特點進行研究設計而成。具有結構簡單、安裝方便、清潔耐用、夾持可靠、精度持久等優點，可為生產企業提高效率、降低成本、減輕勞動強度。

    ??本產品主要用于激光切割管材、型材和焊接等場合，適宜小批量及成批生產加工的各類零件。

   ??卡盤安裝調試程序

   ??安裝前請認真閱讀以下程序內容:

    ??1. 卡盤的夾持定位精度與重復夾持定位精度--卡盤出廠均經過精確調試為≤0.15mm,回轉精度≤0.06mm。

    ??2. 后卡盤的旋轉中心軸與機床導軌的平行度(水平與垂直兩個方向)：①將百分表固定在床身上,表頭觸點對準卡盤筒體頂部母線,前后滑動卡盤,檢測直線度,并調整尺寸變化≤0.05，如果不達標可通過墊銅皮的方式解決 ;②將百分表固定在床身上,表頭觸點對準卡盤筒體側面母線, 前后滑動卡盤,檢測直線度,并調整尺寸變化≤0.05mm，如果不達標可通過旋轉卡盤底座來解決。使垂直和水平兩個方向均達到要求。



    ??3. 調整前卡盤與后卡盤軸線的平行度與同軸度-：①將百分表固定在后卡盤轉動部位某個平面，表頭觸點對準前卡盤某個基準平面上，旋轉后卡盤，檢測平行度≤0.05mm，如果不達標可通過墊銅皮和微微旋轉前卡兩種方法結合解決。



    ??②將百分表固定在后卡盤轉動部位某個平面，表頭觸點對準前卡盤某個基準外徑或內孔，旋轉后卡盤，檢測同軸度≤0.05mm，如果不達標可通過墊銅皮和平移卡盤底座兩種方法來解決。



    ??4.以上的調試順序不要顛倒，誤差值盡可能調到小，誤值會直接影響到切割精度。

    ??5.通過以上的步驟和方法，卡盤已經安裝完成。我們好需要用標準檢驗棒來進行復檢：①取一根高硬度且經過精磨的圓棒，前后卡盤同時夾持檢棒,將百分表固定在床身上,表頭觸點對準檢棒母線高點,滑動后卡盤(移動距離在100mm～1000mm),檢測前后卡盤的共同軸線與機床導軌水平方向的平行度;同理將表尖對準檢棒母線側面，滑動后卡盤(移動距離在100mm～1000mm)，檢測前后卡盤的共同軸線與機床導軌垂直方向的平行度。兩個方向誤差均≤0.1mm，如果超差請繼續檢查前面的步驟，直至誤差達標。



    ??6.前后卡盤同時夾持檢棒，盡量拉開前后卡盤的距離，將百分表固定在床身上，表頭觸點對準檢棒并盡量靠近卡盤，同時旋轉前后卡盤，分別檢測前后卡盤的夾持定位精度并達標;再多次重復夾持檢棒并旋轉，檢測前后卡盤的重復定位精度并達標。此時卡盤安裝完成，可以投入使用。



    ??本公司是一家集研發、生產于一體的氣動卡盤專業公司。隨著機械工業飛速發展，勞動力資源缺乏的矛盾愈顯突出，高效率的加工機床都是企業的選擇，對于批量或大批量的機械零件，傳統的加工方法已不適應。針對這種現狀，我公司經過一年多的調查研究，開發出了能適應多種激光切割加工場合的高效氣動卡盤，深受用戶的歡迎。

    ??其特點如下：

    ??一、 提高工效，減輕工人勞動強度。適應性強，結合主機廠商自動上料，可實現激光切割自動化加工。

    ??二、 夾持范圍大，裝夾牢固、穩定;夾持力大小可調，能滿足夾持一般管材和型材的需求。

    ??三、 安裝方便，利用一般的工具就可完成安裝。

    ??四、 安全性能好，做好必要的潤滑，連續工作不發熱，不卡死。

    ??五、 全封閉設計，卡盤清理簡單，結構合理、緊湊。

    ??六、 與其它形式的動力卡盤相比有結構緊湊、夾持力大、夾緊速度快、能耗底、噪音小、安裝方便等特點。

   ??服 務 承 諾

    ??本公司產品從用戶購買之日起一年內享受質量保證(易損件除外)，若產品有制造質量問題，本公司提供維修或更換。質保期內由于用戶使用不當或非制造質量問題所造成的損壞及質保期外的損壞，本公司將提供優惠的服務。
